ＲＺ２５０ チューニング日記 2002年10月28日 足周りの製作その２
スプロケットハブ、ホイールカラーの加工
スイングアーム組み込みのための溶接などは終えましたが、今度はリヤスプロケットのハブを加工してスプロケ取り付け面を内側に追い込まなければなりません。
しかし一体どの程度追い込んだら良いのか、ノウハウの無い私には皆目見当が付きません．．．
リヤタイヤは１５０サイズですので、タイヤ幅に極力少ないクリアランスを加算した所にチェ−ンラインが来るようにしました。
ＲＺのフレームは幅が狭いので極力チェーンを内側にしてフレームとの干渉を避けたかったのです。
エンジンはＲＺＲの物を搭載予定なので、必然的にチェーンもＲＺの５３０サイズから５２０サイズに細くなりますので、何とか収まるでしょう！（笑）
そのハブですが、ＸＪＲ用を使用して 旋盤（借用）で削って行きます。
画像をクリックすると拡大画像が表示されます

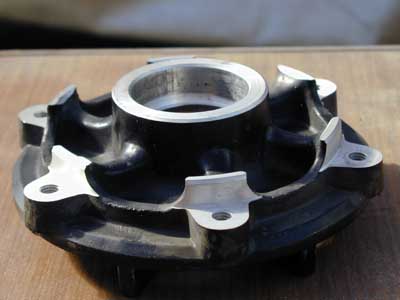

スプロケットハブ
こんな感じになります。
旋盤はセンター出しを入念に行って、少しずつ削って行きます。
当然ＮＣなどという物じゃないので、手送りで何回も何回も往復させて．．．

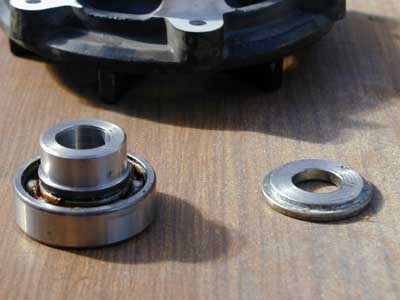

カラーの加工
ＸＪＲホイールとＦＺではホイール幅が違うのでカラーも幅を狭く加工しました。
片側は単なるワッシャーになってしまいましたが．．．

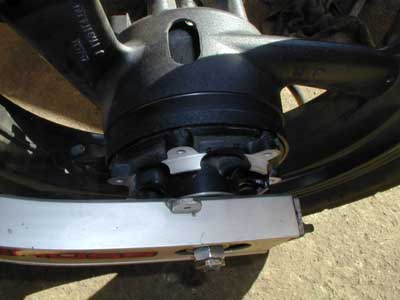

ホイール仮組み
スイングアームに装着するとこんな感じに。
かなり際どい位置関係ですが、果たして大丈夫なのか．．．（汗）

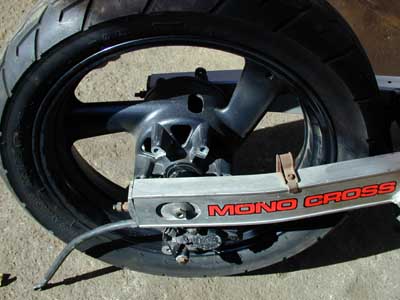

ブレーキ側は．．．
何とかブレーキキャリパーステーも入りました。
キャリパーは若干オフセットさせないとダメそうです。
ドンピシャ！？
１５０サイズ７０扁平のタイヤでこんな感じです。
実際は６０扁平になるので、もう少し余裕が出来るはずです。
※チューニング、修理等についての内容、理論等についてはこの記載事項が全て正しいというものではありません。色々な情報、資料、経験を元に私が個人的に判断したもので、私のクルマに有益なチューニングであっても全てのクルマにおいて通 用するとは限りませんのでご注意下さい。また、当ホームページ記事を参考にした事によって生じた事故、損害、死傷等は掲載者であるETgarageは補償いたしかねますので個人の責任、判断においての作業をお願い申し上げます。
皆様のノウハウや参考意見などございましたらお知らせ頂ければ幸いです。
その３に続く
